| 底盘型号：EQ5161GFJ6 查看次数：5040 >>查看相关产品价格 |

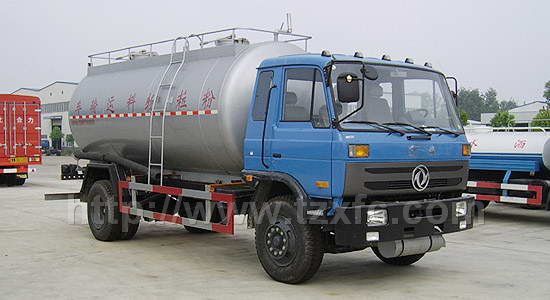

| 东风单桥粉粒物料运输车： |
| 运输品名:粉状石墨;密度:0.45吨/立方米;罐体有效容积为16.0立方米,罐体外形尺寸(直段长×最大直径)(mm) :5000×2200, 5500×2100 。 |
|
 |
| 公司名称： |
湖北江南东风专用特种汽车有限公司 |
发布日期： |
2010/8/7 17:20:47 |
| 销售热线： |
0722-3808778 |
累计访问： |
5040 |
| 订车流程： |
通过电话或实际考察 点击查看 |
售后服务： |
底盘三万公里或者一年 点击查看 |
|
| 东风单桥粉粒物料运输车 主要技术参数 | | 产品名称： | 东风单桥粉粒物料运输车 | 外型尺寸： | 8600,9000×2480×3650(mm) | | 底盘型号： | EQ5161GFJ6 | 货厢尺寸： | ××(mm) | | 总质量： | 15700(Kg) | 接近/离去角： | 30/15(°) | | 额定质量： | 7000(Kg) | 前悬后悬： | 1245/2655(mm) | | 整备质量： | 8505(Kg) | 最高车速： | 85(km/h) | | 发动机 | 发动机生产企业 | 排量(ml) | 功率(kw) | ISDe160 30
ISDe185 30
YC6J170-31
B170 30
B190 30
YC6J170-33
B190 33
B170 33 | 东风康明斯发动机有限公司
东风康明斯发动机有限公司
广西玉柴机器股份有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
广西玉柴机器股份有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司 | 4500
6700
6500
5900
5900
6494
5900
5900 | 118
136
125
125
140
125
140
125 | | 排放标准： | GB3847-2005,GB17691-2005国Ⅲ | | 轴数： | 2 | 前轮距： | 1940/1860(mm) | | 轴距： | 4700,5100 | 后轮距： | 1860(mm) | | 轮胎数： | 6 | 轮胎规格： | 9.00-20,9.00R20,10.00-20,10.00R20 | | 燃料种类： | 柴油 | 弹簧片数： | 9/14+10 | | 轴荷： | 5800/9900 | 驾驶室乘人数： | 3 | | 整车备注： | 罐体容积:16立方米,罐体外形尺寸(直段长×直径)(mm) :5100×2150, 5500×2100,运输介质:粉状石墨,密度:450千克/立方米。 | | 专用性能： | 粉粒物料运输车利用本车动力驱动空气压缩机， 将压缩空气经管道送入密封罐体下部的气室，使气室液态化床上的粉粒体悬浮成流态状，当罐内压力达到额定值时，打开卸料阀，流动化物料通过管道流动而进行输送。
粉粒物料运输车罐体主要由筒体、罐体上端给进料口、流态化床、出料管总成、进气管及其它附件组成。前、后气室各设一根进气管，通过球阀可分别实现同时开启和单独控制的功能。 | | 多方位图： | | | 需要更多资料及产品图片请直接与我公司联系，我们会为您提供最好的服务! |
|
|
|
 |
