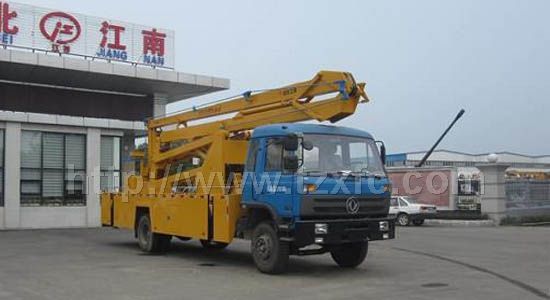

江特牌JDF5120JGK24G4型高空作业车
|
【主要技术参数】 |
|
产品商标 |
江特牌 |
公告批次 |
263 |
|
产品名称 |
JDF5120JGK24G4型高空作业车 |
产品号 |
ZL8U44JR013 |
|
总质量(Kg) |
11925 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
|
外形尺寸(mm) |
9480×2470×3860 |
|
整备质量(Kg) |
11730 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
30/9 |
前悬/后悬(mm) |
1250/3030 |
|
轴数 |
2 |
轴距(mm) |
4700,5100,5600 |
|
轴荷(Kg) |
4435/7490 |
最高车速(Km/h) |
95 |
|
其它 |
前伸:100mm;随底盘选装驾驶室;侧面防护及后下部防护装置材料材质:Q235,整体式结构,后下部防护装置离地高度:510mm. |
|
【底盘技术参数】 |
|
底盘型号 |
EQ1128GLJ1 |
底盘名称 |
载货汽车底盘（二类） |
|
商标名称 |
东风牌 |
生产企业 |
东风汽车公司 |
|
外形尺寸(mm) |
8500,8900×2462×2740,3120 |
轮胎数 |
6 |
|
接近角/离去角(°) |
30/26,30/26 |
轮胎规格 |
9.00-20 16PR,9.00R20 16PR,10.00-20 14PR,10.00R20 14PR |
|
钢板弹簧片数 |
9/11+8 |
前轮距(mm) |
1900,1940 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1800,1860 |
|
排放标准 |
GB17691-2005国Ⅳ,GB3847-2005 |
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
YC6J180-42
ISDe180 40
ISB170 40
ISB190 40
YC6J180-46
YC4EG180-40 |
广西玉柴机器股份有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
东风康明斯发动机有限公司
广西玉柴机器股份有限公司
广西玉柴机器股份有限公司 |
6500
4500
5900
5900
6494
4730 |
132
132
125
140
132
132 |
最大作业高度 24m 最大作业幅度 11.5m
工作斗额定载荷 200kg 回转角度 360
回转速度 0-2r/min
支腿横向跨距 3.25m 上臂最大升角 70 下臂最大升角 140
★采用国际领先的东风高档底盘加装五节折臂液压举升专用装置
★环保项到国家机动车第四阶段排放标准(国IV)
★采用国产、进口换向阀及液压油缸，换向平稳，操作灵活方便，液压系统实现上下车互锁，过载保护，油缸安全自锁，系统设过载保护阀，油压超过定值，自动卸载
★转台、工作斗双工位操作
★臂架结构紧凑，机动性好，作业范围大
★支腿与工作臂互锁，安全可靠，防止误操作
★H型支腿，跨距大，稳定性好，支腿即可独立伸缩，又可联动，装有支腿报闪灯，用于作业时支腿示廓，发出光报警信号
★工作斗自动调平，外置拉杆强制平衡
●选装电液比例调速的电子控制系统，无极调速，操作平稳/电控系统可选装地面无线遥控操作系统
侧面防护及后下部防护装置材料材质:Q235,裙边结构,后下部防护装置离地高度:530mm.
